關鍵詞：精巧型AI-3043S真彩觸摸屏分體式無紙記錄儀

一、概述：
   無紙記錄儀種類繁多，大小不一。多通道4.3寸精巧型AI-3043S真彩觸摸屏分體式無紙記錄儀，組建的分體式無紙記錄儀填補了記錄小型化的空白，增添了新的產品，從單純的數據記錄功能到有控制功能的分體式無紙記錄儀。每臺記錄儀可記錄控制8個通道，同時定購上位【新一代真彩人機界面4.3寸屏】及下位AI測量控制儀表模塊即可使用。每臺記錄儀可選擇2、4、6、8通道自由自在控制掌握在您的手中。同時可以保存15條程序曲線，用于溫度控制。整個控制系統采用優質的軟硬件產品性能穩定安全，組建成本低，適合小型系統既可實現控制同時又需要記錄數據，替代了工控機的功能，降低了系統的成本應用方便。

二、產品特點：
   4.3寸精巧型AI-3043S分體式無紙記錄儀。是在AI系列儀表基礎上增加真彩人機界面觸摸屏，實現了集中顯示操作及無紙記錄儀功能，系統外觀更上檔次。儀表和真彩人機之間采用光電隔離的RS485通信接口，單個儀表故障不影響觸摸屏及其它儀表，觸摸屏故障儀表仍能正常操作使用，即尊重傳統，又貼近潮流，符合“操作集中、危險分散”的工控產品設計要求。如有需求請聯系索取資料。

   無紙記錄儀的發展經過了不平凡的道路，從模擬信號直接接入液晶顯示屏組成：一體化液晶屏儀表，其結構復雜，易受現場干擾，采用工控線路和民用液晶屏這類較脆弱復雜的線路設計在一個機殼內，其安全標準、抗干擾性、溫度范圍等問題容易引起質量不穩定，一旦故障或因為干擾死機，往往造成多個回路同時失控，給現場帶來災難性后果，宇電現已停產該產品。
   【真彩人機界面觸摸屏+智能儀表相組合的分體式無紙記錄儀】集中了傳統無紙記錄儀的優點，提高可靠性高，各測量控制點之間便于掌握、故障隔離，與人機觸摸屏記錄儀之間的故障相互隔離，不會互相影響及擴散。人機觸摸屏記錄儀故障只影響集中管理與數據記錄的功能，測量點信號仍能保持常規的控制及操作。    【真彩人機界面觸摸屏+智能儀表相組合的分體式無紙記錄儀】觸摸屏記錄儀畫面上的顯示內容豐富，可同時顯示測量值、給定值、輸出值及儀表標簽。并可通過人機觸摸屏記錄儀修改給定值、及程序配方。

三、產品功能：
   1、4.3寸彩屏經典型AI-3043S分體式無紙記錄儀：是采用真彩人機界面觸摸屏，開發的智能化無紙記錄儀是，可以和AI系列產品進行靈活的組態，實現數據存儲的功能；操作人性化；外形尺寸：141.4W x85.4 H x D38.9 mm ； 開孔尺寸：131W×H:79mm；
   AI分體式無紙記錄儀增加新品，觸摸控制屏采用4.3寸TFT彩屏。開機圖標式功能畫面；【主頁】圖標：【儀表屏】、【棒圖】、【實時曲線】、【歷史曲線】、【報表】、【報警】、【數據導出】、【儀表設置】1、2、4、6、8通道；數據轉存USB DEVICE；

2、高性能的人機：真彩人機界面觸摸屏采用U盤外插拔，標配2G的電子硬盤，存儲記錄空間解決了普通硬盤不耐震運的功能可運用的火車、船泊等高震動場合；數據保存按先進先出的原則；加密數據可在PC上直接備份，用宇電圖形人機打開，數據為Excel電子表格打開CSV格式的數據文件；
   3、應用靈活：采用主機＋下位機的結構，RS485數字通訊的方式傳輸測量輸入輸出信號，與傳統的無紙記錄儀相比，只需2根線，無模擬信號轉換及傳輸誤差；
   下位機為AI系列儀表，輸入及輸出規格極為豐富，支持多種信號輸入/輸出，凡AI系列儀表的信號，包括直流電壓、直流電流、電阻、熱電偶、熱電阻、輻射（紅外）溫度計、均可直接測量；具備干濕球測溫、開方、加法、減法、乘法、非線性輸入自定義功能；各種PID精確調節及報警功能等等；
   可任選單路或多路顯示報警儀、智能調節器、手操器系統若發生變化，亦可隨時變更、增加或減少記錄通道；每臺記錄儀可選擇2、4、6、8通道類型軟件，自由編輯選擇通道硬件型號類型，寫入計量單位、設備位號；設定下位硬件主機型號、設置顯示控制儀表的地址號，連接RS485通訊線就完成系統組建；

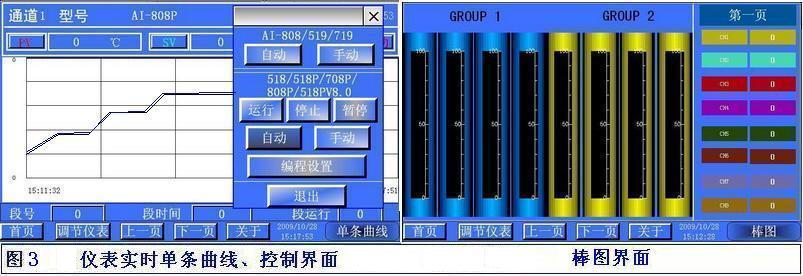

4、圖形豐富：具有豐富的圖形畫面如：1～8通道【數據畫面】一目了然；單臺儀表【實時畫面】模擬點信息、曲線、數據、手/自動、程序控制、溫度和壓力的畫面進行分組顯示；儀表控制參數修改操控盡在掌控中；形象的【棒圖畫面】高低楚落；分析工藝參數實時－歷史可選1～4條曲線組合畫面變化無窮；歷史數據報表海量記錄；報警應答報表隨心所悅；工藝流程盡收眼底；
   5、程序控制：在分體式無紙記錄儀上顯示雙曲線運行圖、顯示【程序運行時間進程】；可即時上傳下傳設置參數，讀取、升溫、恒溫、降溫程序配方、程序配方的設置保存15條程序曲線，用于溫度控制、可以程序曲線圖形重顯、控制操作程序儀表【啟動】【停止】【暫停】、在運行狀態下切換【手動/自動】狀態，手動控制輸出量；即時修改【段號】指定運行段；及修改儀表控制參數等多種功能；適用電爐程序控溫；
   6、數據追憶功能：歷史保存在U盤中，可隨時調用查看，組合趨勢曲線，用多曲線的形式來直觀的顯示U盤記錄中的數據，顯示該時間段內相關通道間被測量的變化關系。按通道順序排列1、2、3、4固定組合在一起的通道組合，對于需要比較關鍵參數通道可將儀表地址編排在同一組顯示趨勢曲線，這樣就更好的進行比較分析工藝參數的對象變化。查詢歷史數據設置起始時間及時間跨度；設置數據范圍使曲線顯示在圖表中央，不同的數據范圍啟用單條查詢。
   7、數據報表、報警報表：外插U盤用來保存數據；標配1～2G的電子硬盤。數據可通過讀卡器在PC上備份，用Excel電子表格打開CSV格式的數據文件；按天/小時來保存實時數據及報警信息；記錄周期默認為每6秒鐘；數據保存按先進先出的原則。 4通道：約1400天； 6通道：約1100天； 8通道：約900天；12通道：約650天；16通道：約500天；32通道：約250天
   數據報表存儲設置功能可以根據實際需要，設置數據的采樣時間，存儲間隔以及是否保存記錄，是否立即保存數據到U盤等功能，來滿足不同的需求。具體設置如下：
(1)采樣時間默認為6秒，用戶可以設定的范圍是：6秒~3600秒；
(2)內存轉CF卡存儲間隔默認為60分鐘，用戶可以設定的范圍是：60分~300分；
(3)可以設置是否保存的選項，NO----保存數據   YES----不保存數據，這是根據客戶的需求來決定是否保存，默認為保存；
(4)如果用戶需要馬上取走在記錄儀內存中存儲的數據，可以點擊“立即保存”的按鈕，這樣已采集數據就馬上存儲到U盤中了。
   8、數據處理：在U盤存儲的數據為加密數據包。按照圖形軟件的功能，安裝軟件加密數據包整合：數據轉化成電子表格以方便分析和生成報告。在此過程中電子數據系統則可以快速、方便地輸入一定量的數據（每一數據都有相應的時間標記和數值），并且不受紙帶記錄儀分辨率的限制。將數據導出到一個單獨的電子數據表格程序，操作員讀取圖表數據，對曲線進行插值以確定過程數據，可保證原始數據文件安全不被修改。
   管理方便性，即數據提取、數據分析、數據傳遞、數據管理的友好性和開放性，工藝流水線在線故障定位、故障恢復記錄、故障報表管理功能。改變或存儲圖表，為方便將來檢索而對圖表位置編制目錄，若對實現以上操作所花費的時間人力成本分析量化則可節約更多的成本。電子數據可以更快捷地存檔，數據分析軟件由于自帶搜索功能而使這一工作大大簡化。它可使用戶快速訪問到特定時間或日期的數據點，或對可能的問題區域進行數據掃描。將圖紙上記錄特定時間或日期的那部分打開，對信息加注。

四 、精巧型真彩觸摸屏分體式無紙記錄儀推廣應用
   采用真彩人機界面觸摸屏HMI來組建無紙記錄儀監控系統，采用RS485總線連接、布線簡單、有線無線都適應；常規的顯示控制儀表與傳統的HMI觸摸屏完美的結合，為人機界面開拓了新用途，適用于化工、制藥、冶金、現場應用；食品機械、化工機械、電爐控制設備配套、科研試驗的多用途應用。
   AI-3043S分體式無紙記錄儀是基于智能化儀表、數字化、網絡化設計思想，采用智能調理、靈巧總線、工業網絡、液晶顯示、電子存儲、實時控制技術，實現數顯、記錄、調節、通訊功能，形成包括數顯表、手操器、調節器、回路控制器、小型集成控制器等系列化智能儀表，無紙記錄儀、多可滿足各行各業用戶多層次的需求，具有高性能、高可靠性、低維護量的特點。
   工業過程對數據采集、記錄分析、實時控制、網絡監控、集成管理的需求日益廣泛， 為制藥、石化、化工、煉油、冶金、電力、造紙、建材、教學等行業企業提供在線檢測、數據采集、記錄分析、網絡監控、實時控制、集成管理控制系統。同時對無紙記錄儀等智能儀表的功能設計與性能指標提出了新的要求。
   針對一系列基本的溫度、壓力、流量與濕度監測要求例如冶金、熱處理、化工、電力、制藥、造紙、建材、教學、污水監測應用，【真彩人機界面觸摸屏+智能儀表相組合的分體式無紙記錄儀】它的測量控制功能超越了傳統的無紙記錄儀以及其他電子數據記錄系統，從而有效地滿足這一重要細分市場的需求。如有需求請聯系索取資料。
