概述

在智能儀表高度發展的今天，二次儀表不再是一種只能連接一次儀表的檢測顯示工具，她涵蓋的面積越來越廣，宇電生產的AI-301M就是一種用于與在計算機控制系統中作為開關量輸入輸出的接口，它采用RS485與計算機通訊，可為計算機監控系統提供廉價而高可靠性的開關量輸入輸出，在計算機監控系統的實際應用中可替代一部分PLC的功能，同時也使對各種開關量的控制更簡單方便靈活，如配合其他宇電的系列儀表完全可以替代小型計算機監控系統中使用的PLC，提高整個系統的性價比。

應用案例

從AI－301M出現那天起就注定了它廣泛的用途。AI-301M可支持10個I/O點，一臺儀表可支持不同點數的輸入和輸出，比PLC配置靈活；開關量輸入除了可以輸入開關狀態外，還可以“捕獲”4路斷開至接通的跳變，以適應按鈕開關的輸入。

一、重結晶控制系統

重結晶控制系統

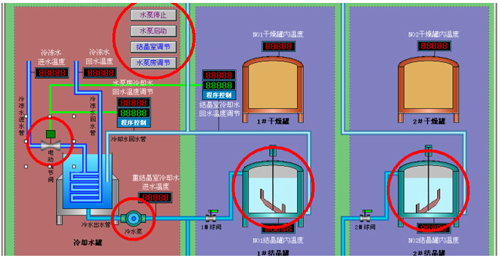

上圖是某結晶罐的結晶控制系統，在該系統中(紅色框部分)使用了一臺AI-301ME5L5L5L4I5I5用了9個I/O點，4個輸出點用于手動控制水泵的啟停和水溫調節的方式，5個輸入點用于采集顯示攪拌電機旋轉、冷水泵動作及調節閥的狀態用動畫來顯示。

二、溫度開關檢測系統

溫度開關檢測系統

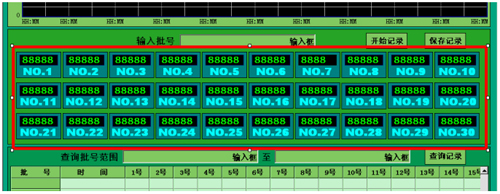

上圖是某電子器件生產廠家抽檢成品溫度開關的檢測系統，由3臺AI-301ME5I5I5I5I5I5構成，全部使用開關量輸入模塊，可同時檢測30 個溫度開關，大大縮短了抽檢時間，并制成與溫度關系的報表保存。

三、冷庫設備監控系統

冷庫設備監控系統

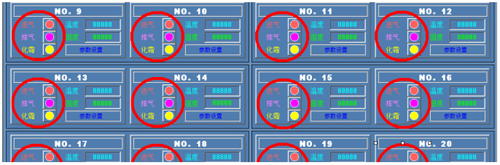

上圖為某冷庫設備有限公司采用10臺AI－301MI5I5I5I5I5I5同時監控20個冷庫的進氣、排氣、化霜狀態在同一畫面顯示，并將相關數據制成報表保存。

四、燃?xì)怃摻z熱處理系統

燃?xì)怃摻z熱處理系統

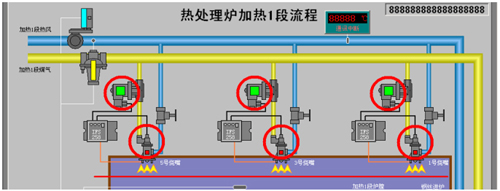

該熱處理加熱監控系統使用了4臺AI-301ME5I5I5I5I5I5共37個I/O點，主要控制和檢測冷卻風機，加熱器，煤氣噴嘴電磁閥，進水電磁閥，煤氣濃度報警器等多個開關量輸入輸出設備。

五、油田貯藏罐

油田貯藏罐

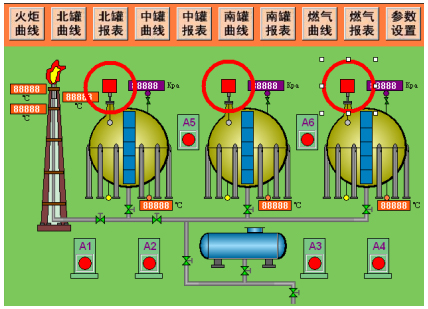

某油田貯藏罐使用一臺AI-301M輸入模塊和觸摸屏電腦CE系統采集貯藏罐高高液位報警的開關量在監控軟件上顯示。

六、高速造粒

高速造粒

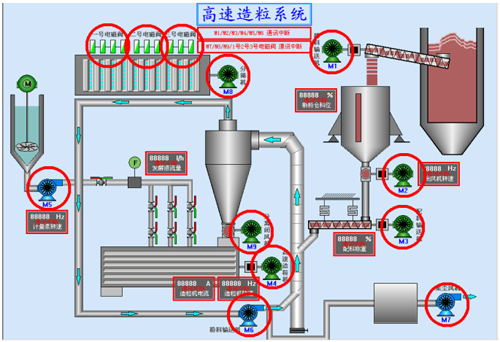

在某高速造粒監控系統中使用了2臺AI-301ME5I5I5I5I5I5S來采集顯示12個開關量輸入點，主要是各種風機和電磁閥的狀態。

操作使用

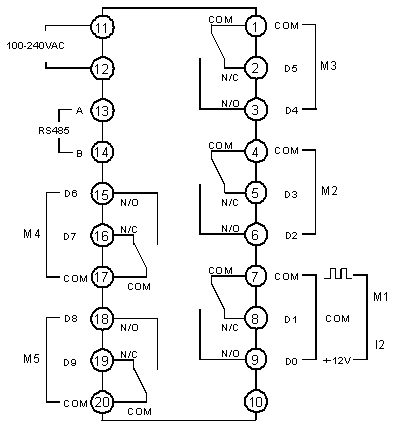

AI－301M有6個模塊插座，你可以按照不同功能選擇模塊實現對開關量信號輸入輸出的功能。其中COMM(RS485)專用于安裝通訊模塊與計算機通訊；其他M1、M2、M3、M4、M5都可以安裝2路開關量輸入或1/2路繼電器輸出模塊，其中M1還可以安裝I2頻率輸入模塊。
   可安裝的模塊
   L1/L2:單路繼電器常開＋常閉觸點開關輸出模塊
   L4:單路大容量繼電器常開＋常閉觸點開關輸出模塊
   L5:雙路繼電器常開觸點開關輸出模塊
   S:光電隔離RS485通訊接口模塊
   I2:單路外部開關量/頻率輸入接口
   I5:雙路外部開關量/頻率輸入接口，干接點，即外部輸入為開關量信號
   模塊如有損壞或需要變更功能是，用戶也可自行將儀表的機芯抽出，用一字螺絲刀拆下原模塊，按標示裝上新模塊，有時需上電后改一下參數，這就是模塊化的優勢使用非常方便。
   以昆侖通態MCGS為例，AI系列儀表與監控軟件通訊非常方便，通訊協議采用AI系列儀表通用的AIBUS兼容通訊協議，對與MCGS和組態王6.5只要地址（1－100）和波特率（設置9600）對應就可以實現正常數據傳輸。如使用其他組態軟件可使用針對AI系列儀表開發的OPCSERVER1.0軟件過渡進行數據傳輸。
   開關量狀態讀?。簣?zhí)行讀指令，儀表模塊上的開關量狀態按D0D1D2D3D4D5D6D7D8D9的順序，由低到高按二進制碼順序排列在參數編號R10中，它的數據低10位（D0-D9）表示對應的開關量狀態。舉例MCGS中的操作。
   第1步!SetDevice(設備0,6,"write(r10,變量R10H)")讀取參數R10的值
   第2步H0=!BitTest(變量R10H,0)分解出第0位賦給開關量H0
   第3步在圖上顯示開關量H0。
   開光量狀態輸入：要使AI-301M上的繼電器工作，向參數編號R10寫入對應狀態字即可。舉例MCGS中的操作。
   第1步變量變量R10H=!BitClear(變量R10H,0) 或變量R10H=!BitSet(變量R10H,0)，給變量R10H的第0位賦0或賦1
   第2步!SetDevice(設備0,6,"write(r10,變量R10H)")，直接把變量R10H下傳儀表。

結語

AI-301M在上位機軟件中使開關量的采集和控制更簡單，避免PLC的大量的編程也同樣可以在PC上靈活機動的操作電機、電磁閥等執行機構，使小型監控系統作用更完善，同時也提供了比PLC更簡便的擴展功能，性價比的提高不言而喻。
