摘要：在單晶爐的設備改造中，在滿足工藝條件下，用國產廈門宇電的A1-708P儀表替代烏克蘭儀表是可行的。充分利用A-708P儀表的功能，采用合理的程序編制方法，獲得了滿意的結果。文中給出了程序編制表以及溫度控制電路圖。（A1-708P儀表后來升級為A1-808P儀表）

關鍵詞：設備改造 程序編制 單晶爐 時間設置

引言：1995年，我單位從烏克蘭購買了一臺碲鎘汞單晶爐，單晶爐設備中使用的溫度控制器是由很多分立元件組成的儀表，線路復雜，故障多，經常影響設備的運行。1998年我單位決定改造這臺單晶爐設備，用標準儀表替代烏克蘭非標準儀表。

一、 儀表的選用

通過調查，我們決定用國產宇電A1-708P儀表或者用英國歐陸818儀表替代烏克蘭儀表。當時在國內單晶爐設備中，用的都是歐陸818儀表。也就是說，用歐陸818儀表替代烏克蘭儀表是沒有問題的。由于歐陸儀表價格貴，我想能否用國產儀表而不用國外儀表。

我分析了A1-708P儀表的性能，并對A1-708P儀表和歐陸818儀表進行了性能和價格方面的比較。首先提出A1-708P儀表能否滿足碲鎘汞單晶爐的工藝要求。碲鎘汞晶體是紅外器件所需的材料，晶體的生長過程大約為30天，晶體生長時間的長短是由工藝決定的。

A1-708P儀表的設置時間為9999分，大約7天；歐陸818儀表的時間設置為999.9小時（分），大約42天時間。雖然A1-708P的時間設置不夠30天時間，但是A1-708P有30段程序功能，如果充分利用30段程序功能，就能滿足30天的時間要求。另外A1-708P儀表的顯示溫度和溫度分辨率都能滿足工藝要求。

雖然歐陸818儀表功能多，但價格昂貴。每臺歐陸818儀表價格為7000元，而A1-708P的價格為每臺1200元，顯然A1-708P的性能價格比高。 1998年，宇光（宇電前身）研究所初露鋒芒，但知名度不高，人們對A1-708P儀表的現場應用缺少了解。 1998年初，我到廈門宇光研究所參加了一次學術交流會，看到了宇光研究所有一股奮發向上的精神面貌。回京后我就進行用A1-708P儀表替代烏克蘭儀表的工作。設備改造工作比較順利，不久就完成了任務。經過多年的設備運行考驗，證明A1-708P儀表性能可靠，完全能夠滿足碲鎘汞單晶爐的工藝要求。

二、 碲鎘汞單晶爐的控制原理

現將A1-708P儀表的溫度程序編制列表如下,并附上單晶爐溫度控制電路圖，供參考。

表一：溫度程序表

攝氏度分鐘

C01=20.0從室溫20.0℃開始升溫t01=60經過60分鐘

C02=250.0升到250.0℃t01=120經過120分鐘

C03=250.0保溫在250℃t03=120經過120分鐘

C04=450.0升到450.0℃t04=90經過90分鐘

C05=450.0保溫在450.0℃t05=300經過300分鐘

C06=820.0上升到820.0℃t06=8640經過8640分鐘

C07=820.0保溫在820.0℃t07=8640經過8640分鐘

C08=820.0保溫在820.0℃t08=8640經過8640分鐘

C09=820.0保溫在820.0℃t09=8640經過8640分鐘

C10=820.0保溫在820.0℃t10=4320經過4320分鐘

C11=820.0保溫在820.0℃t01=360經過360分鐘

C12=350.0下降到350.0℃t12=600經過600分鐘

C13=20.0下降到20.0℃t13=-121停止

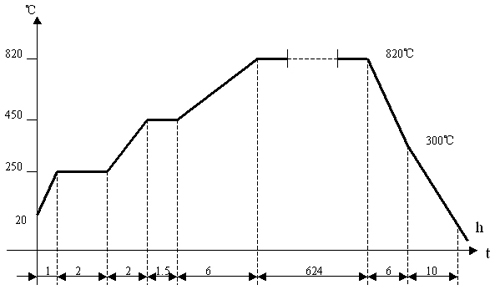

圖一：溫度程度圖

圖二：單晶爐溫控電路圖

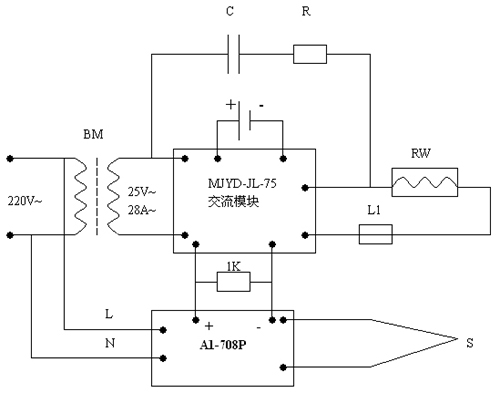

電路說明：交流電源經變壓器降壓后使用，輸出電壓25V，輸出電流28A、MJYD-JL-75為晶閘管智能模塊，內含晶閘管和移相控制電路，輸出電壓450V，電流75A，L1為過流保護熔斷器，RC為過壓保護阻容元件。RW為電爐絲。A1-708P輸出為0-10MA電流，經過1K電阻后，輸出變為0-10V直流電壓，滿足晶閘管模塊的輸入電壓要求。

S熱電偶通過補償導線和A1-708P儀表后端連接。

三、單晶爐溫度控制系統選擇的可行性分析

單晶爐溫度控制系統中，除了A1-708P儀表是核心部件外，還有熱電偶、補償導線、加熱爐、功率調整器等重要部件。全面了解這些部件的性能，正確選用這些部件也是很重要的。目前的溫度儀表，經濟實用型每臺數百元，而每臺高級儀表的基本配置價格為數千元，如果再增加若干功能模塊，價格可上萬元。對于某一種工藝過程，選用滿足技術要求，能夠穩定可靠地運行的溫度儀表就行了。不必使用更高檔的溫度儀表。 用性能價格比的指標選擇溫度儀表的類型是科學的。節約資源、物盡其用也是選用溫度儀表類型的原則。

四、總結

自采用宇電AI-708P作為主核心控制系統以來，碲鎘汞單晶爐的控制運行狀況良好，至今仍無故障出現，完全可以替代進口的歐陸818表。無論從運行實際狀況來看，還是從性價比來看，選擇AI-708P確實能夠完全滿足要求。

參考文獻：

1、《溫度測量技術》 王魁漢著 東北工學院出版社 1991

2、《歐陸818溫度調節器使用說明書》 北京四通公司工控部 1985

3、《A1人工智能工業調節器使用說明書》 周宇著 廈門宇光電子技術有限公司 1998

4、《溫度測試技術及儀表》 陳煥生著 水利電力出版社 1985

作者簡介：羅有成，1939年生，華中科技大學畢業，北京中國電子科技集團第十一研究所高級工程師。多年來從事各種加熱爐的溫度測量控制方面的工作。
